Resistenza termica

plastbau prestazioni termiche - SCF

Definito lo spessore strutturale Ht il sistema cassero Plastbau®-Metal consente di personalizzare il valore di resistenza termica ottenibile variando l’altezza dell’aletta di coibentazione Sf. Per determinare il valore della resistenza termica Rs del sistema, il progettista potrà considerare il contributo di tutti i materiali costituenti il pacchetto. Al riguardo si propone algoritmo di calcolo utile per la definizione della resistenza termica del sistema solaio, inteso quale cassero in EPS più getto di calcestruzzo, da implementare con il contributo degli altri strati costituenti il pacchetto copertura.

1
Definito lo spessore strutturale Ht il sistema cassero Plastbau®-Metal consente di personalizzare il valore di resistenza termica ottenibile variando l’altezza dell’aletta di coibentazione Sf.
2
Per determinare il valore della resistenza termica Rs del sistema, il progettista potrà considerare il contributo di tutti i materiali costituenti il pacchetto.
3
Al riguardo si propone algoritmo di calcolo utile per la definizione della resistenza termica del sistema solaio, inteso quale cassero in EPS più getto di calcestruzzo, da implementare con il contributo degli altri strati costituenti il pacchetto copertura.
plastbau prestazioni termiche - SCF

R=Σ Ri Si / ΣSi

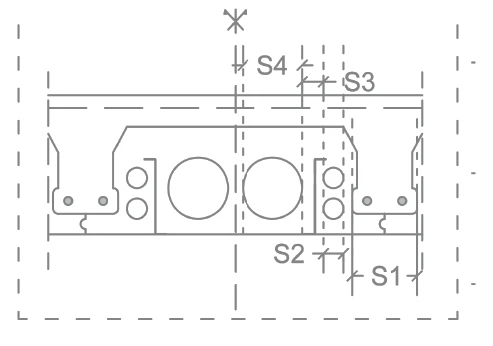

Calcolo del valore della resistenza termica Rs, del sistema solaio Plastbau®-Metal Ri = Σj Sj / λj Per ogni sezione S è stata calcolata la corrispondente resistenza termica
Dove Sj = spessore in metri dello strato j_esimo e (lambda)_esimo della conduttività termica.

La resistenza termica dell’intera sezione è stata calcolata come media ponderale delle Resistenze termiche costituenti il solaio
R=Σ Ri Si / ΣSi
S1
0,13 m (sezione corrispondente al travetto in c.a.)
S2
0,08 m {due sezioni simmetriche caratterizzate da fori circolari di ridotte dimensioni)
S3
0,15 m (sommatoria delle zone in cui la sezione di EPS è pari all’altezza totale del pannello)
S4
0,24 (due sezioni simmetriche caratterizzate da fori circolari di grande diametro)

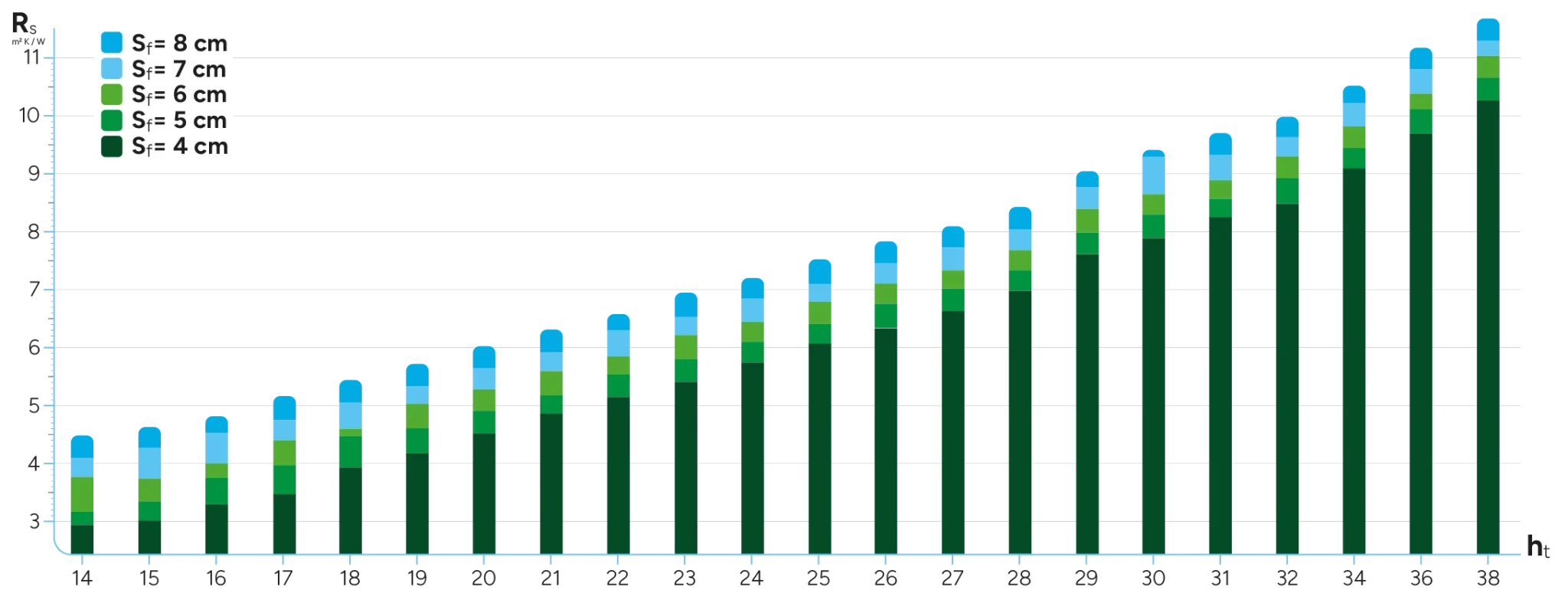

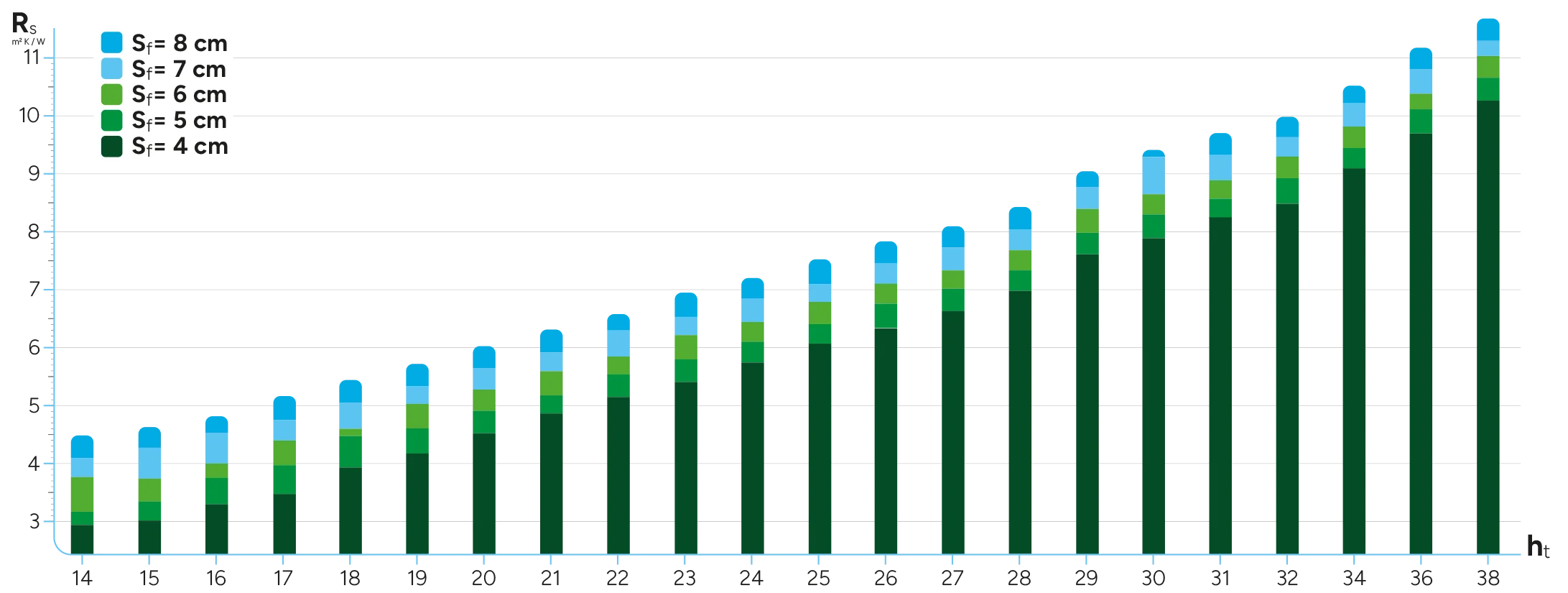

Diagramma delle resistenze termiche
Ottenibili al variare dello spessore St dell’altezza strutturale Ht

plastbau prestazioni termiche - SCF - RESISTENZE TERCMICHE

Chiusura opaca orizzontale
Il sistema integrato SCF

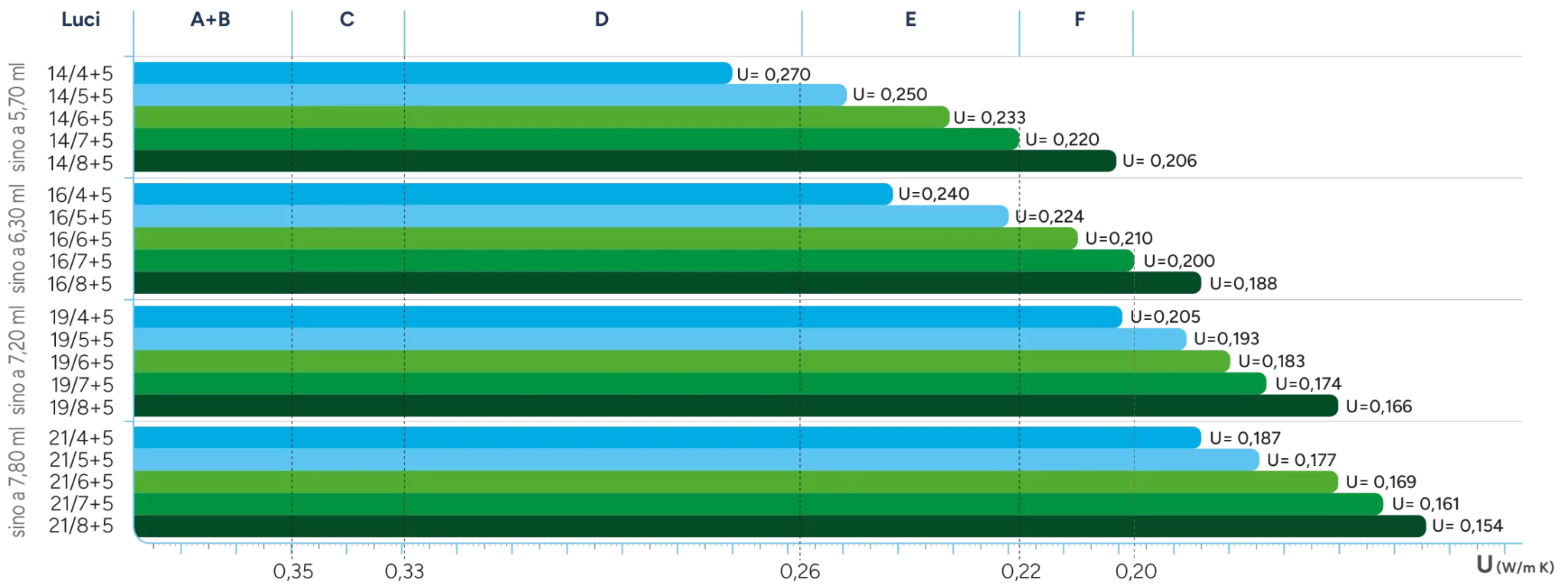

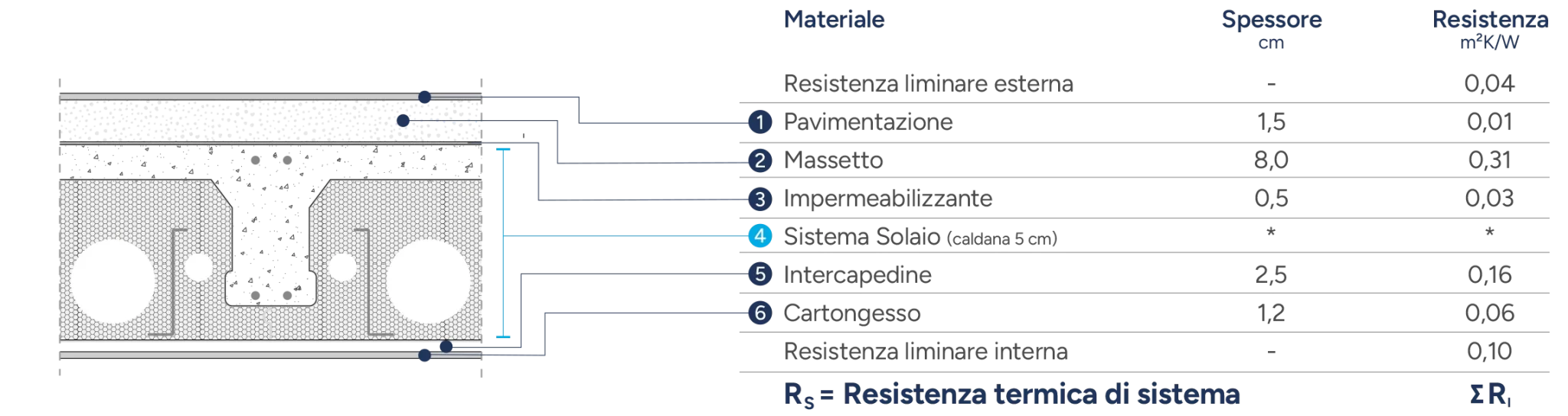

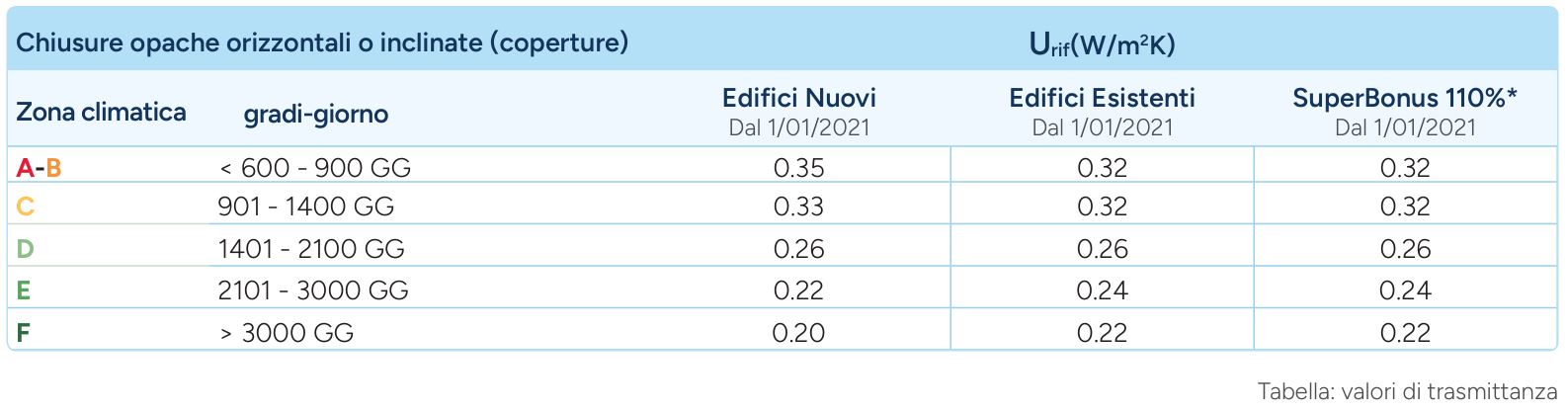

Valori di trasmittanza termica (U) ottenibili  al variare dello spessore dell’aletta di isolamento e dell’elemento strutturale. Valori riferibili ad un sistema solaio di copertura calpestabile realizzato secondo la stratigrafia tipo sotto indicata. I valori riportati hanno valenza indicativa e pertanto andranno verificati dal termotecnico incaricato.
